Beschreibung

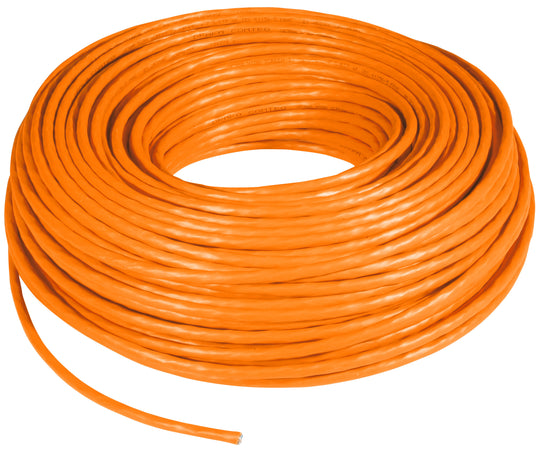

Draka Installationskabel für den Innenbereich UC900 HS23 C7 S/FTP 4P LSHF 100RW. Kupfer-Datenkabel der Kategorie Kat.7 für die strukturierte Verkabelung mit einer Bandbreite von 1000 MHz. Mit Folienpaarschirmung und und hochwertiger Geflechtsabdeckung ist das Kabel doppelt geschirmt. Das 4-paarige Simplex Verlegekabel mit 8 Kupferadern AWG23ist für den Anschluss von Dosen, Patchfeldern und Modulen, auch mit LSA-Technik, zur Verlegung in Gebäuden, im Kanal und Unterputz geeignet und übertrifft die Anforderungen nach EN 50173-1, EN 50288-4-1, ISO/IEC 11801, IEC 61156-5 und IEEE 802.3 af/at/bt. Der Mantel ist aus halogenfreiem, flammwidrigem Material nach IEC 60332-1, IEC 60754-2, IEC 61034 und Eurobrandklasse Eca . Die Schirmung erfüllt mit einer Kopplungsdämpfung von 80 dB die Trennklasse C nach EN50174. Das Kabel ist zukunftssicher für alle Anwendungen nach Klasse C, D, E, EA,, und F und geeignet zum Betrieb von PoE und PoE+ über eine Channellänge nach Klasse C, D, E, EA,, und F bis 100m. Es ist geeignet für folgende Übertragungen: Telefonie, Ethernet, Fast Ethernet, Gigabit Ethernet und 10Gigabit Ethernet, 10BaseT, 100BaseT, 1000BaseT, 1GBase-T, 10GBaseT oder bis zu 10.000 MBit/s. Das Kabel hat folgende Zertifikate: GHMT PREMIUM Verification Program - PVP 3P-Certification-Programm NVP: 79 Cu-Zahl: 26 Farbe: orange Aufmachung: 100 Ring Artikelnummer: 60011605 EAN: 8717511116688

Merkmale

Gewicht 0,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85444995
Mantel-Farbe orange
Kupferzahl 2,60 /100m
Kupfer-Basis 150,00 EUR/100kg
Kategorie 7
Leiter-Nennquerschnitt 0.25 mm²
Werkstoff der Aderisolation Polyolefine
Ader-Kennzeichnung Farbe
Verseilelement Paare
Leiter-Durchmesser 0.56 mm
Schirm über Verseilelement Folie
Schirm über Verseilung Geflecht
Mantelmaterial Polyolefine
Leiter-Klasse Kl.1 = eindrähtig
Zul. Kabelaußentemperatur bei Montage/Handling 0 - 50 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -20 - 60 °C
Anzahl der Verseilelemente 4
Ader-Zahl 8
Halogenfrei nach IEC 60754-2 ja
Raucharm nach IEC 61034-2 ja
Verseilung Lagen
Außendurchmesser ca. 7.2 mm
NVP-Wert 79 %
Leiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Eca
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 60 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 30 mm
Spezifizierung Aderisolation Polyethylen (PE)
Spezifizierung Mantelmaterial sonstige
Halogenfrei nach EN IEC 60754-1 ja
Kurzbeschreibung UC900 HS23 C7 S/FTP 4P LSHF 100RW



HERSTELLERINFO:

Draka Comteq Germany GmbH & Co. KG
Piccoloministr. 2
51063 Köln

T: +49 (0) 221 6770
multimedia@prysmiangroup.com



Sicherheits- und Warnhinweise

Die Installation von Kabeln und Leitungen ist ein wichtiger Bestandteil der Elektroinstallation, jedoch sind damit Risiken verbunden, die sowohl die Sicherheit der Installation als auch die Sicherheit der installierenden Person betreffen. Hier sind die wichtigsten Warn- und Sicherheitshinweise:

Planung und Vorbereitung

  • Fachkenntnisse erforderlich: Elektroinstallationen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Unzureichende Kenntnisse können zu Kurzschlüssen, Brandgefahr oder Personenschäden führen.
  • Materialauswahl: Verwenden Sie nur geprüfte und normgerechte Kabel und Leitungen. Achten Sie auf die richtige Querschnittsgröße und Materialkennzeichnung.
  • Bauvorschriften beachten: Halten Sie sich an die geltenden DIN-Normen (z. B. DIN VDE 0100) und örtlichen Vorschriften.

Arbeiten unter Spannung vermeiden

  • Spannungsfreiheit prüfen: Vor Beginn der Arbeiten ist die Spannungsfreiheit aller betroffenen Stromkreise mit einem zweipoligen Spannungsprüfer sicherzustellen.
  • Freischalten und Sichern: Schalten Sie den betroffenen Stromkreis aus und sichern Sie ihn gegen Wiedereinschalten.

Mechanische Belastungen

  • Zugfestigkeit: Kabel und Leitungen dürfen nicht übermäßig gezogen oder gebogen werden. Beachten Sie den minimalen Biegeradius, der in den technischen Daten des Herstellers angegeben ist.
  • Schutz vor Beschädigung: Installieren Sie Kabel nicht in Bereichen, in denen sie durch mechanische Belastungen beschädigt werden könnten, ohne zusätzlichen Schutz (z. B. Kabelschutzrohre).

Isolierung und Brandschutz

  • Beschädigte Isolierung vermeiden: Kabel mit beschädigter Isolierung dürfen nicht verwendet werden, da dies zu Kurzschlüssen oder elektrischen Schlägen führen kann.
  • Brandschutzmaßnahmen: Achten Sie auf die Brandschutzklassifizierung der Kabel und die Einhaltung der Brandschutzmaßnahmen, insbesondere in Fluchtwegen und öffentlichen Gebäuden.

Verbindung und Anschluss

  • Geeignete Anschlusstechniken: Verwenden Sie geeignete Klemmen oder Verbindungsstücke, um sichere und dauerhafte Verbindungen herzustellen.
  • Kennzeichnung und Zuordnung: Stellen Sie sicher, dass alle Kabel eindeutig gekennzeichnet sind, um Verwechslungen zu vermeiden.

Gefahr durch elektrische Ströme

  • Erdung: Stellen Sie sicher, dass Schutzleiter korrekt angeschlossen sind.
  • Fehlerstromschutz: Der Einsatz eines FI-Schalters (RCD) erhöht die Sicherheit vor Stromunfällen.

Arbeitsumfeld

  • Feuchtigkeit und Wasser vermeiden: Verlegen Sie keine ungeeigneten Kabel in feuchten Umgebungen. Verwenden Sie Kabel mit der entsprechenden Schutzklasse (z. B. IP44 oder höher).
  • Gefahrstoffe: Vermeiden Sie Kontakt mit giftigen Substanzen, die bei der Installation freigesetzt werden können, z. B. durch alte Isolierungen.

Prüfung und Inbetriebnahme

  • Funktionstest: Nach Abschluss der Installation müssen alle Leitungen auf ordnungsgemäßen Betrieb geprüft werden.
  • Dokumentation: Führen Sie eine Dokumentation der Installation und aller durchgeführten Prüfungen durch.
  • Hinweis: Im Zweifelsfall oder bei Unsicherheiten ist immer ein qualifizierter Elektriker zu beauftragen. Eine unsachgemäße Elektroinstallation kann lebensgefährlich sein!
